Nano DSP

€59,99
  • Beschikbaarheid: Op voorraad
  • Levertijd:Wordt verzonden binnen 24 uur.

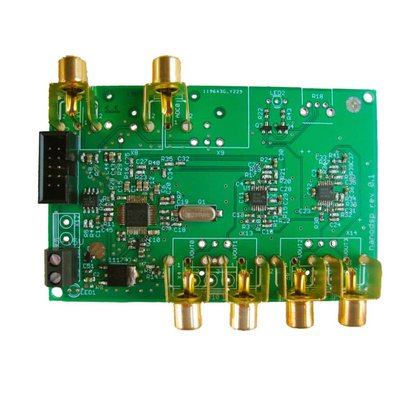

De NanoDSP is een flexibeel audio DSP Module met 2 inputs en 4 outputs. Met het toevoegen aan een breed scala aan connectoren leent de NanoDSP zich er uitermate geschikt voor om ingezet te worden voor bijvoorbeeld 2 Input 4 Output signal processing of Mon ...Meer informatie
  • Gratis verzending vanaf 50 Euro
  • Verzending al vanaf 2.50 Euro
  • Kans op een gratis product dat bij jouw order past
  • Doorgaans op werkdagen, binnen 24 uur verzonden.

Product omschrijving

  • Beschikbaarheid: Op voorraad
  • Levertijd:Wordt verzonden binnen 24 uur.
  • Stukprijs:€59,99 / Stuk

Introductie

De Nano DSP is een flexibeel audio DSP Module met 2 inputs en 4 outputs. Met het toevoegen aan een breed scala aan connectoren leent de NanoDSP zich er uitermate geschikt voor om ingezet te worden voor bijvoorbeeld 2 Input 4 Output signal processing of Mono processing, Gebalanceerd in Processing of meer. Output kunnen geconfigureerd worden als 4 ongebalanceerde of 2 gebalanceerde Outputs. Alles boards zijn handmatig getest en bevatten een test programma dat als 3Khz output staat ingesteld op 2 kanalen.


Technical data


Input gevoeligheid 2V rms
Output level 2V rms
Voedingspanning 5-12V DC
Ondervoltage mute 4.3V
DSP ADAU1701 50 MIPS

Connectors

De module wordt geleverd ZONDER connectors voor zodat verzenden extra makkelijk is. De NanoDSP heeft echter minimaal en 10pin boxed header nodig voor het programmeren en een 2 pins screwterminal voor het voeden van het bordje de pitch van de boxed header is een dubbele 5 pins rij met een 0.1" pitch. De voedingsconnector is een standaard 0.2" pitch connector. Er is tevens een ongebruikte header voor toekomstige doeleinden, deze zit tussen de voedingsconnector en de programmeer connector

LED drive


Een standaard Bi-Color LED common cathode is gepositioneerd naast de potmeter en kan gebruikt worden as signaal indicator of overload indicator. De LED wordt gecontrolleerd door de DSP vanaf GPIO_4 en GPIO_5. De LED's hebben beide een Pfet Buffer, dus wanneer je de LED wilt activeren dan zul je de Line "Laag" moeten maken. In de DSP hardware register configuratie is het makkelijk om de polariteit om te wisselen zodat de LED worden geactiveerd wanneer het signaal "hoog" is.


NanoDSP Manual

Download PDF

Download Datasheet

Download Datasheet

!Let Op! de Nano DSP wordt geleverd ZONDER connectoren.

Reviews

David R.
David R. Geplaatst op January 13, 2018 18:46

De eerste Nano DSP kocht ik eigenlijk als bordje om makkelijk met verschillende filters te testen icm actieve zelfbouw uidsprekers.



De audiokwaliteit is me echter zo goed bevallen dat ik de NanoDSP meteen in de actieve box inbouwde. En dus had ik er nog eentje nodig :)



Wederom was het contact over de levering erg goed. Te goed eigenlijk, HTF was met vakantie en ik kreeg nog een email! Eigenlijk niet normaal.



Deze webshop overtreft alle verwachtingen.



Ook deze keer leuke extra's, je gaat bijna nog meer willen bestellen vanwege de leuke ervaring!

Stefan K.
Stefan K. Geplaatst op November 16, 2017 22:30

Its great

David Roosendaal
David Roosendaal Geplaatst op November 15, 2017 19:17

Bordje erg snel in huis.



Het is onwijs netjes en zeer professioneel gebouwd, mooier dan de foto suggereert (die is met de hand gedaan).



Goeie prijs, topkwaliteit product, goeie aftersales en ook nog een extra'tje gekregen. Top!



Ik zal met veel plezier gaan experimenteren.



Echt een aanrader, zowel het bordje als deze webshop.



Groet,

David

5 sterren gebaseerd op 3 beoordelingen Uw review toevoegen
