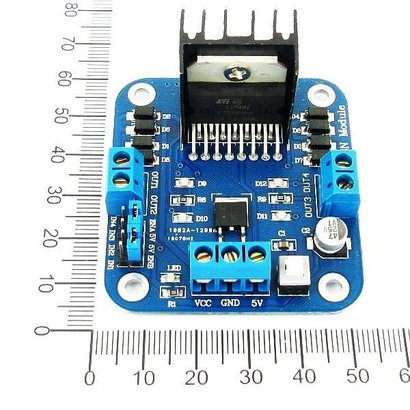

Dual H-Brug Module

Dual H-Brug Module

Aansturen is vrij simpel, er zijn 2 inputs per motor waarbij 1 input de draairichting van de motor bepaald door middel van een digitaal signaal (IN2 en IN4).
Hierbij is 5V de ene kant op draaien en 0V de andere kant op draaien.

De andere inputs regelen de draaisnelheid van de motoren (IN1 en IN3). Gebruik voor deze bijvoorbeeld PWM om de motor op verschillende snelheden te kunnen laten draaien.

De module heeft een on-board 5-volt regelaar en 5-volt Power LED.

Specificaties:
Double H bridge drive
Chip: L298N (ST NEW)
Logical voltage: 5V
Drive voltage: 5V-35V
Logical ampérage: 0mA-36mA
Drive ampérage: 2A(MAX single bridge)
Max power: 25W
Afmetingen: 43 x 43 x 26mm
Gewicht: 26g

De Dual H-Brug module kan zelfs stepper motoren aansturen.
